Teknisk information
eco 74mm
Alla enkeldörrar i serie Trend, Tidlös och Tradition är inbrottskyddade som standard.
De uppfyller kraven för RC2 (utan glas) och RC2N (med glas) enligt SS EN 1627:2021, testade på RISE. Även pardörrarna är uppbyggda på samma sätt.
- Justerbart säkerhetsslutbleck med dubbla säkerhetshylsor
- Förstärkta säkerhetsgångjärn med bakkantssäkring, justerbara i höjd och sidled
- Karm 104x55 mm fingerskarvad kvistfri furu
- Energiglas med argongas och varmkant
- Förstärkt dörrblad med dubbelt ramträ
- Tätningslist av silikon i dörrblad
- Dörrbladets tjocklek 74 mm
- Miljövänlig träfiberisolering
- 25 mm tröskel med utsida av aluminium

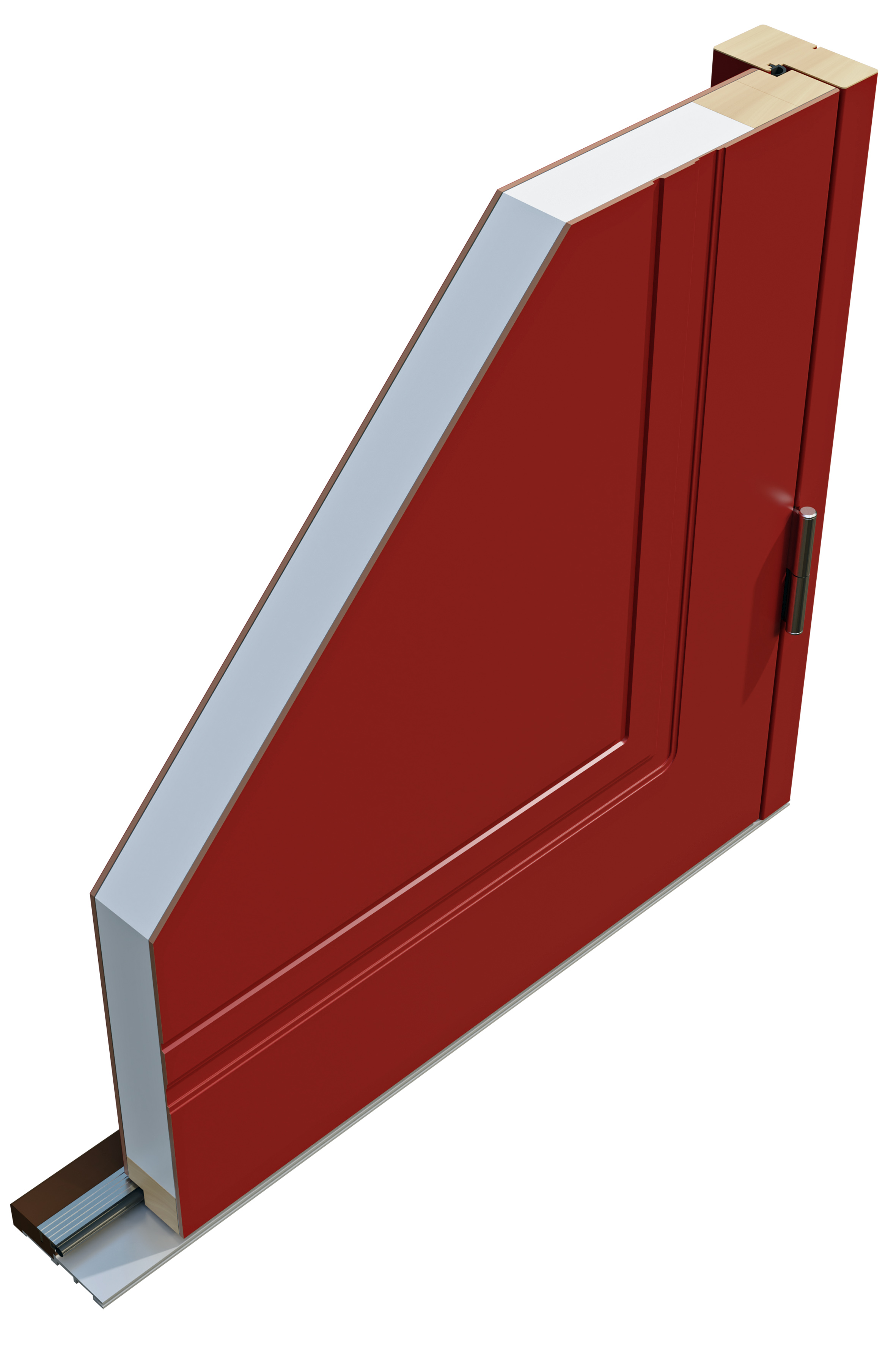

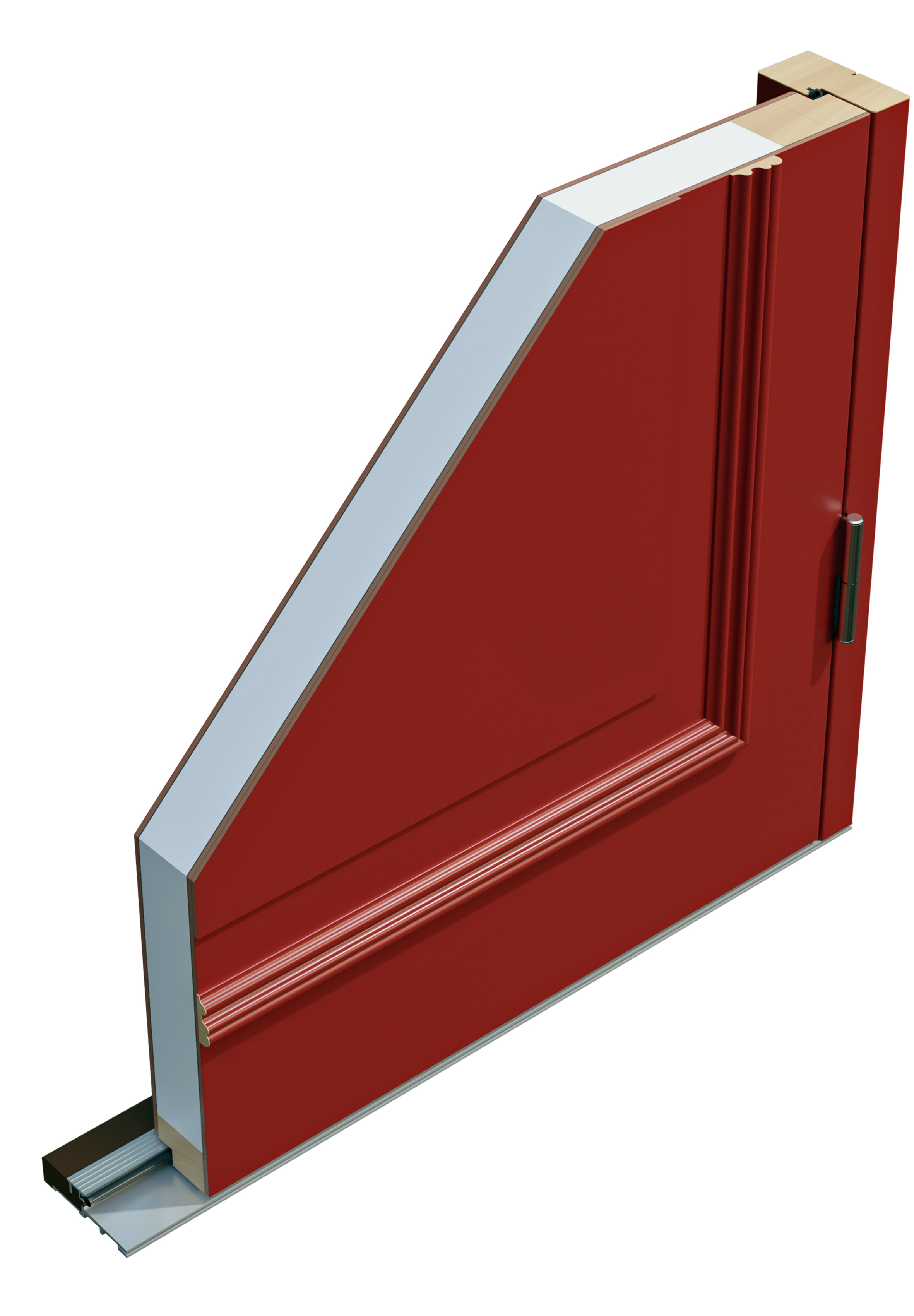

Classic
Dörrarna i serie Classic är en robust dörr i god kvalitet,
uppbyggda på en väl beprövad sandwichkonstruktion.
- Justerbart säkerhetsslutbleck
- Justerbara gångjärn med bakkantssäkring
- Karm 104x55 mm fingerskarvad kvistfri furu
- 0,5 mm aluminiumplåt/4 mm HDF
- Tätningslist av silikongummi placerad i karm
- Dörrbladets tjocklek 64 mm
- Eps isolering
- 25 mm tröskel med utsida av aluminium
Extra valmöjligheter i Classic
Mot tillägg är det möjligt att få:
- Inåtgående dörr (gäller endast enkeldörrar)
- Insidan försedd med dekorlister resp. spårning (lika som utsidan)
- Brandklassning EI30 (gäller endast vissa enkeldörrar)
- Extra lågt U-värde, lågenergidörr, från 0,65
- Säkerhetsdörr klass RC2 eller RC3 (gäller endast enkeldörrar)
Extra valmöjligheter i alla serier
- Inåtgående dörr (gäller endast enkeldörrar)
- Insidan försedd med dekorlister resp. spårning (lika som utsidan)
- De flesta modeller går att tillverka i specialmått.
Vi tillverkar i viss mån även dörrar efter Er ritning och specifikationer.
Dörrblad- och karmyttermått ytterdörr
| Produkt | B = bredd(mm) H = Höjd (mm) | |||||
| Karm | Dörrblad | |||||
| Modul | B | H | B | B | H | |
| Dörr | 10-21 | 988 | 2080 | 905 | 2025 | |
| Dörr | 10-20 | 988 | 1980 | 905 | 1925 | |
| Dörr | 9-21 | 888 | 2080 | 805 | 2025 | |
| Dörr | 9-20 | 888 | 1980 | 805 | 1925 | |
| Sidoljus | 4-21 | 384 | 2080 | |||
| Sidoljus | 3-21 | 284 | 2080 | |||
| Sidoljus | 4-20 | 384 | 1980 | |||
| Sidoljus | 3-20 | 284 | 1980 | |||
| Överljus5) | 9/10-2/3/4 | lika dörr | 186,286,386 | |||
| Överljus6) | 13/14/15-2/3/4 | lika dörr | 186,286,386 | |||
| Pardörr | 15-21 | 1488 | 2080 | 664/7551) | 718/7012) | 2025 |
| Pardörr | 14-21 | 1388 | 2080 | 614/7051) | 668/6512) | 2025 |
| Pardörr | 13-21 | 1288 | 2080 | 564/6551) | 618/6012) | 2025 |
| Garageport3) | 25-21 | 2488 | 20674) | 1217/12002) | 2025 | |
| Garageport3) | 25-20 | 2488 | 19674) | 1217/12002) | 1925 | |
| Garageport3) | 24-21 | 2388 | 20674) | 1167/11502) | 2025 | |
| Garageport3) | 24-20 | 2388 | 19674) | 1167/11502) | 1925 | |
| 1,5-dörr7) | 15-21 | 1488 | 2080 | 514/905 | 2025 | |
| 1,5-dörr7) | 14-21 | 1388 | 2080 | 414/905 | 2025 | |
| 1,5-dörr7) | 13-21 | 1288 | 2080 | 414/805 | 2025 | |
| 1,5-dörr8) | 15-21 | 1488 | 2080 | 414/1005 | 2025 | |
| 1,5-dörr8) | 14-21 | 1388 | 2080 | 414/905 | 2025 | |
| 1,5-dörr8) | 13-21 | 1288 | 2080 | 314/905 | 2025 | |
Anmärkning
1) Osymetrisk delning 2) Symetrisk delning
3) Ingen tröskel 4) Ök karm - Uk dörrblad
5) Två stående spröjs 6) Tre stående spröjs
7) Modellerna Edshult, Glasmästeri & Åsleden
8) Modellen Norsbro
Fritt öppningsmått För att räkna ut det fria öppningsmåttet för pardörr ta gångdörrens mått minus 97 mm.
A- & B-mått ytterdörr
Vid beställning av cylinderbehör behövs dessa.
| Modell | A-mått | B-mått |
| eco 74mm | 74 | 21 |
| eco 74mm Grytnäs & Vaverön | 82 | 29 |
| eco 74 mm pardörr | 74 | 26 |
| Classic enkeldörr | 64 | 21 |
| Classic pardörr | 64 | 26 |
| Classic RTD, RTD-F, FD, PRTD & RTP | 81 | 38 |
| Lågenergidörr | 79 | 21 |
| Ljud Rw 36-39 dB | 74 | 21 |
| Ljud Rw 40-44 dB | 79 | 21 |
| Brand EI30 | 64 | 21 |
| Säkerhet RC3 | 71 | 26 |
Anmärkning
A mått (mm) = Dörrbladets tjocklek
B mått (mm) = Mått från utsida dörrblad till centrum låskista
Här kan du läsa mer om vad du ska tänka på innan beställning.
